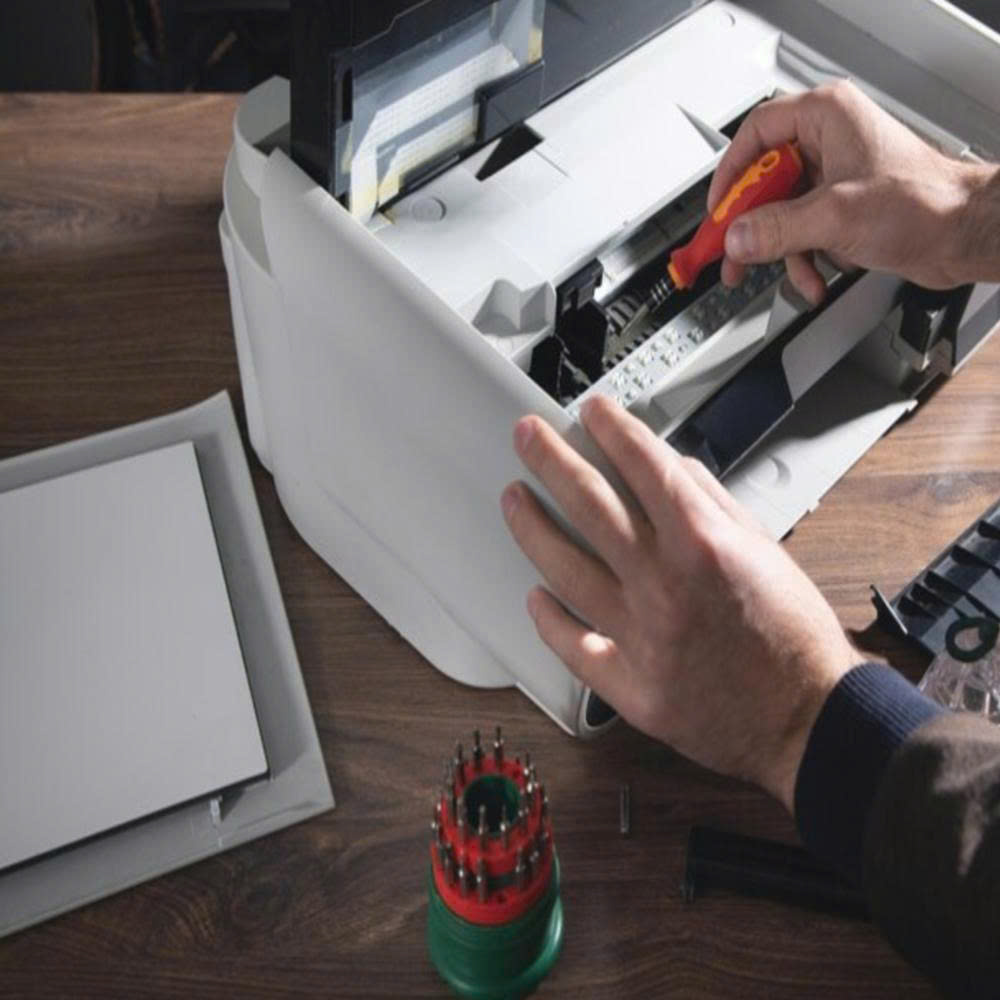

Máy in là một thiết bị văn phòng quen thuộc, nhưng ít ai biết bên trong nó là một hệ thống phức tạp với hàng chục linh kiện điện – cơ – quang hoạt động nhịp nhàng. Tùy theo công nghệ (in phun, in laser, in nhiệt).
Bo mạch chính (Mainboard – Main control PCB)
- Chức năng: Là bộ xử lý trung tâm điều khiển toàn bộ máy in.
- Vai trò: Nhận dữ liệu từ máy tính, xử lý lệnh in, điều phối hoạt động của motor, đầu in, cảm biến, cụm sấy…
- Vị trí: Gắn bên trong thân máy, thường có các cổng USB, LAN hoặc Wi-Fi kết nối bên ngoài.
Bộ nguồn (Power Supply Unit)
- Chức năng: Cung cấp và ổn định điện áp cho máy in.
- Vai trò: Chuyển đổi nguồn điện AC thành DC phù hợp với các linh kiện như bo mạch, motor, đèn sấy...
- Lưu ý: Hỏng nguồn có thể khiến máy in không khởi động được.
Đầu in
- Chức năng: Phun mực trực tiếp lên giấy theo lệnh đã xử lý.
- Cấu tạo: Gồm nhiều vòi phun nhỏ (nozzle), có thể tạo hàng trăm đến hàng ngàn giọt mực mỗi giây.
- Lưu ý: Đây là bộ phận dễ nghẹt mực và cần vệ sinh định kỳ.
Hộp mực
- Máy in phun: Dùng hộp mực lỏng (đen, màu) – thay thế dễ dàng.
- Máy in laser: Dùng hộp mực bột (toner), đi kèm trống hoặc tách rời.
- Lưu ý: Mực là vật tư tiêu hao – cần thay thế định kỳ.
Trống in
- Chức năng: Nhận hình ảnh tĩnh điện từ laser sau đó hút mực bột để truyền sang giấy.
- Cấu tạo: Lớp phủ nhạy sáng (OPC), thường tích hợp sẵn trong hộp mực hoặc tách rời.
- Lưu ý: Trống mòn sẽ gây mờ, sọc, lem chữ.
Cụm sấy
- Chức năng: Làm nóng và ép chặt mực bột vào giấy để mực bám chắc.
- Gồm: Thanh nhiệt (heater) + con lăn ép + cảm biến nhiệt.
- Triệu chứng hỏng: Mực dễ bong, in ra bị nhòe hoặc không rõ nét.
Hệ thống kéo giấy
- Chức năng: Kéo giấy từ khay chứa lên vị trí in.
- Gồm: Trục cao su, con lăn, motor kéo, tray giấy.
- Sự cố thường gặp: Kẹt giấy, kéo sai cỡ giấy, kéo nhiều tờ cùng lúc.
Cảm biến (Sensor)
- Chức năng: Phát hiện trạng thái giấy, nắp máy, vị trí đầu in…
- Loại cảm biến: Sensor quang, cảm biến nhiệt, cảm biến tiếp xúc.
- Lưu ý: Hỏng cảm biến khiến máy báo lỗi ảo hoặc dừng đột ngột.
Motor và hệ thống truyền động
- Chức năng: Di chuyển đầu in, quay trống, kéo giấy ra ngoài.
- Có: Motor bước, motor DC, bánh răng, dây curoa.
- Triệu chứng hỏng: Máy chạy ồn, đầu in không di chuyển hoặc in lệch.
Bảng điều khiển (Control Panel)
- Gồm: Nút nguồn, nút reset, màn hình LCD, đèn báo lỗi/mực.
- Chức năng: Giao tiếp giữa người dùng và máy – cho biết trạng thái máy in hoặc thao tác thủ công.
Tổng kết
Máy in là một thiết bị có cấu tạo phức tạp, mỗi linh kiện đều có vai trò riêng và hoạt động liên kết với nhau. Việc hiểu rõ các bộ phận này giúp bạn:
- Sử dụng máy đúng cách.
- Phát hiện lỗi sớm, bảo trì hiệu quả.
- Tiết kiệm chi phí sửa chữa không cần thiết.
